?靜止式機械密封的動環是怎樣旋轉的？旋轉型機械密封的靜環防轉方法有幾種？

靜止式機械密封的動環直接固定在軸（軸套）上，隨軸一起旋轉，多采用以下幾種方式固定。

一、螺帽固定（見圖3）這種結構要求軸上帶有凸臺，動環斷面為“L”形，動環裝入后用短套頂住，外面用圓螺帽旋緊。為避免介質沿動環走漏，在動環和軸套凸大駕面有密封圈。集裝式密封的動環也可用螺帽固定，和前者不同的是動環的螺帽從內部旋緊，事先組裝好后再將全體機械密封向泵上裝置。

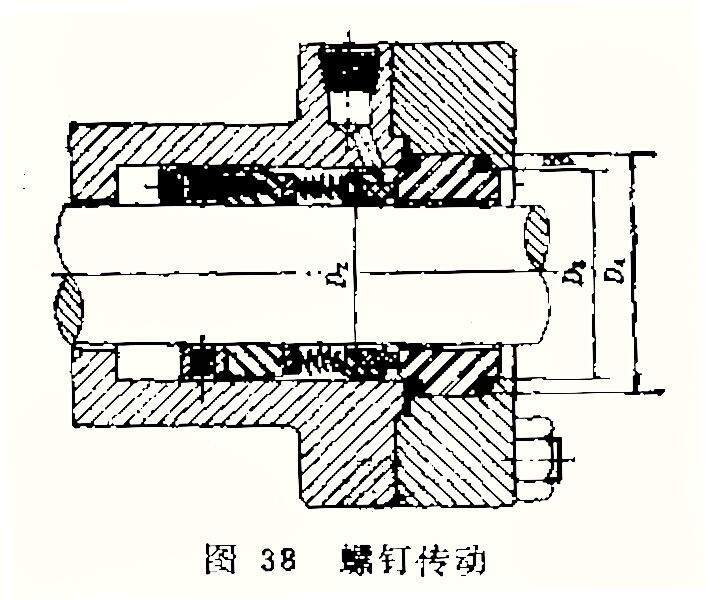

二、螺釘傳動（圖38）動環的后部端面鉆有螺釘孔并帶螺紋，軸套上帶有突緣，用螺釘將動環和軸套的突緣聯按在一起，中心設墊片避免介質沿動環和軸套之間走漏。

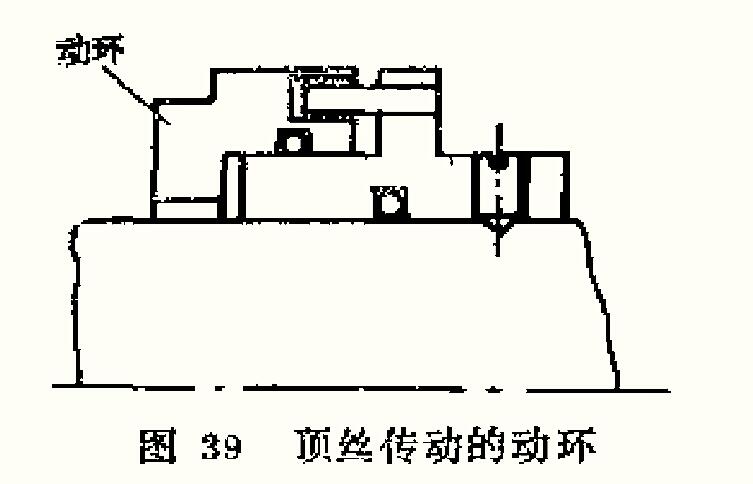

三、頂絲傳動（圖39）這種結構實際上增加了一個傳動套套，該套用頂絲固定在軸上，動環用銷釘與其傳動，在傳動套和軸以及動環和傳動套之間均設有密封圈。這種動環結構較為復雜，但其起浮性得到了改進。

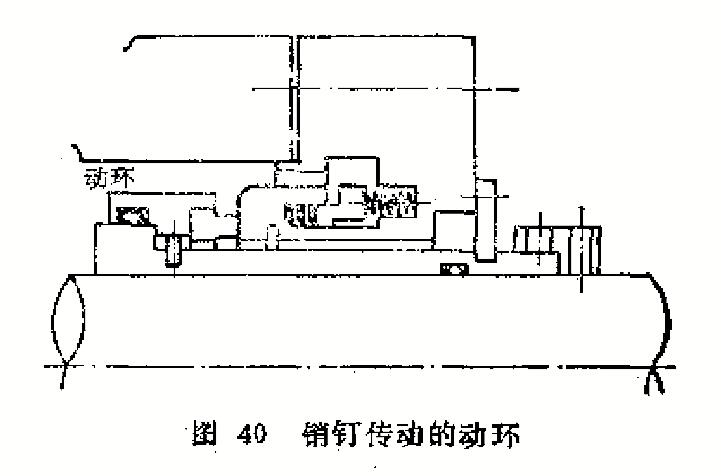

四、銷釘傳動（圖40）

該種傳動省掉了圖39的傳動套，動環和軸用銷釘傳動，其軸向靠臺階定位，明顯這種動環和軸沒有剛性聯接，‘起浮性很好。

旋轉型機械密封的靜環裝置在壓蓋中，采用的防轉辦法有以下幾種：

一、起浮型靜環在靜環尾端設一開口，防轉銷插入此開口，起到靜環防轉作用。該結構簡略，安袋便利，靜環的起浮性好，得到廣泛的使用。按防轉銷裝置方位可分為徑向和軸向兩種(圖41)，其中軸向防轉銷用的較多。

這種結構有個缺點，當產生抽暇(汽蝕)時，靜環能離位，從而損壞密封。

二、固定型靜環

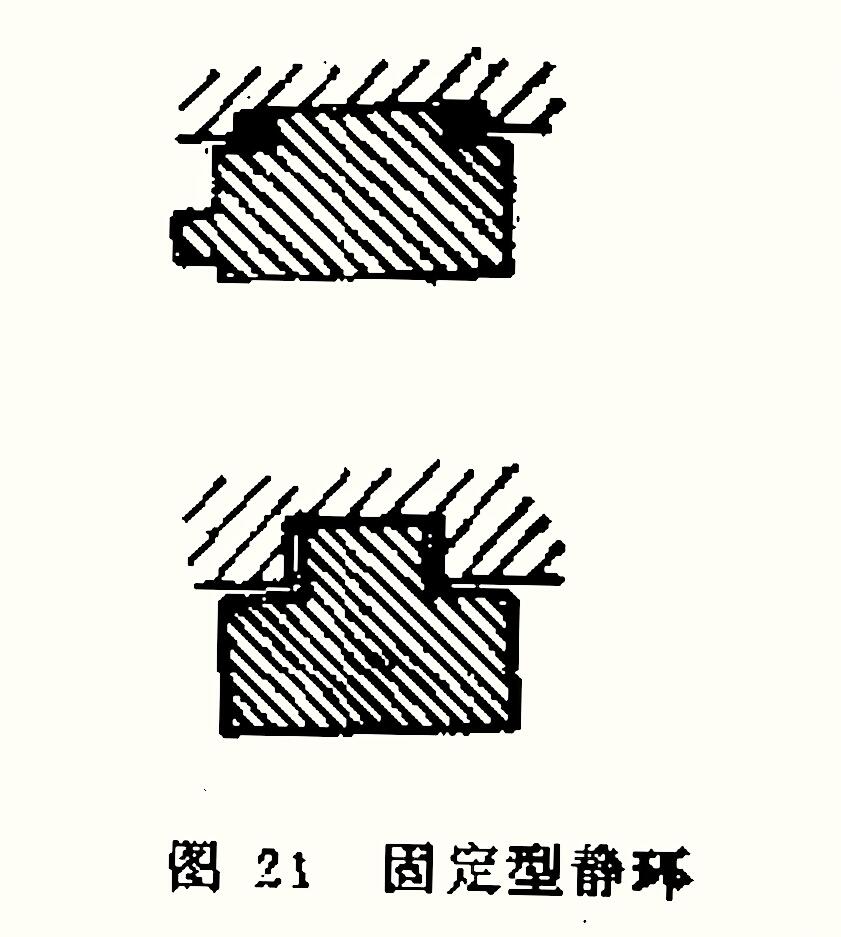

圖21所示為幾種固定型靜環，這種靜環由于起浮性差，裝置時尤其要注意密封端面和軸心線的垂直度。其優點是泵抽暇時靜環不至于離位，較為牢靠。




三、粘結型靜環

上兩種靜環裝置在壓蓋中時都設有密封圈，而粘結型靜環則取消了密封圈，靜環與壓蓋之間的密封和防轉，用粘結劑實現。由于采用了粘結劑，運用溫度和介質受到了枯結劑性能的約束，盡管如此，仍在很多場合得到使用。
